液位傳感器工作原理

用靜壓測量原理：當液位傳感器投入到被測液體中某一深度時，傳感器迎液面受到的壓強公式為：Ρ = ρ .g.H + Po式中： P ：

變送器迎液面所受壓強 ρ：被測液體密度 g ：當?shù)刂亓�加速�?Po ：液面上大氣壓 H ：變送器投入液體的深度 同時，通過導

氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，

使傳感器測得壓力為：ρ .g.H ，顯然，通過測取壓強 P ，可以得到液位深度。 功能特點： ◆穩定性好，滿度、零位長期穩定

性可達 0.1%FS/ 年。在補償溫度 0 ～ 70 ℃范圍內，溫度飄移低于 0.1%FS ，在整個允許工作溫度范圍內低于 0.3%FS 。

◆具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時送器會自動限流在 35MA 以內。

◆固態結構，無可動部件，高可靠性，使用壽命長。

◆安裝方便、結構簡單、經濟耐用。

類型：液位傳感器

購買：認準廣州蘭瑟電子

價格：面議RMB（個）

液位傳感器的分類

1、第一類為接觸式，包括單法蘭靜壓/雙法蘭差壓液位變送器，浮球式液位變送器，磁性液位變送器，投入式液位變送器，電

動內浮球液位變送器，電動浮筒液位變送器，電容式液位變送器，磁致伸縮液位變送器，侍服液位變送器等

2、第二類為非接觸式，分為超聲波液位變送器，雷達液位變送器等

3、常見的有：鋼帶浮子式液位傳感器、磁致伸縮液位傳感器、電容式液位傳感器、電阻液位傳感器、雷達液位傳感器、激光液

位傳感器、超聲波液位傳感器、壓力傳感器、氣泡式液位傳感器、同位素液位傳感器、熱力學液位傳感器

液位傳感器的選型

主要看幾個重要的參數：P ：變送器迎液面所受壓強 ρ：被測液體密度 g ：當?shù)刂亓�加速�?#8194;Po ：液面上大氣壓 H ：變送器

投入液體的深度。還有制作工藝的選擇，比如擴散硅、陶瓷電容、藍寶石、電容等。

液位傳感器的總結

液位傳感器種類多而繁雜，光電液位傳感器憑借測量準確、精度高、響應速度快、技術先進、功耗低等優點在液位傳感器市場

中占有獨特的優勢，并且能適應物聯網社會的發展，堅固的不銹鋼封裝讓它能在絕大部分介質的液位測量中游刃有余，在接觸

式液位測量方面占據領先地位。

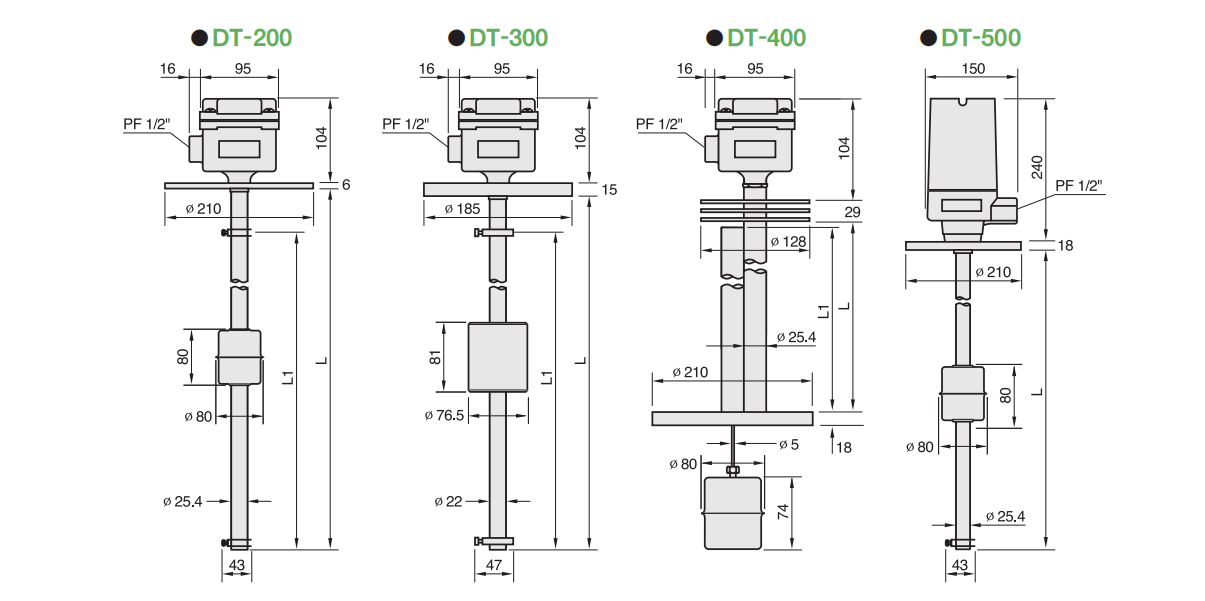

液位傳感器分析圖（僅供代表）
